Immer eine wirtschaftliche Lösung!

Verbau System Schmölz®

Erfahren Sie die neue Effizienz im Kanal­verbau:
Das System Schmölz® - Verbau­systeme von SBH und SchachtFIX Verbau­greifer - ist immer die wirtschaft­liche Lösung!

Ca. 33% der Gesamtkosten einer Kanalbaumaßnahme müssen für den Verbau veranschlagt werden. Viel Geld, von dem nach der Fertigstellung praktisch nichts mehr zu sehen ist. Dadurch entsteht ein enormer Kosten- und Zeitdruck. Effektives und rationelles Arbeiten ist hier gefragt - die wirtschaftliche Lösung zur Grabensicherung kann daher nur bedeuten:

SBH Verbausysteme in Kombination mit den Schmölz Platten- und Verbaugreifern: Verbau System Schmölz® eben!

So ergibt sich je nach Art der Verbaumaßnahme beim Einsatz des System Schmölz® eine Einsparung von 20-25% in Zeit oder Budget, mitunter sogar noch mehr. Unsere Kunden bestätigen das immer wieder - gerne auch Ihnen!

Plattengreifer SBH System Schmölz® im Einsatz

Effizienz im Verbau

Verbau System Schmölz®

Positionieren

Sicheres Positionieren der Gleitschienenplatten, Träger und Boxen, vor allem in beengten Verhältnissen (innerstädtisch, Bebauung).

Verbau System Schmölz®

Sicherheit

Mehr Sicherheit für Mitarbeiter im Baubetrieb - niemand steht mehr unter schwebenden Lasten zum Ausrichten oder Führen von Verbauelementen. Minimierung der Verletzungsgefahr!

Verbau System Schmölz®

Kostenreduktion

Einsparen von Personal auf der Baustelle um mindestens eine Arbeitskraft je Baustelle, An-und Abhängarbeiten entfallen weitestgehend.

Verbau System Schmölz®

Effizienz

Hohe Auslastung des Baggers auf der Baustelle, alle Arbeitszyklen erstellt der Baggerfahrer selbst.

Verbau System Schmölz®

Mieten statt Kaufen

Einsatz des optimalen Materials entsprechend der Baustellenanforderung. Keine Kapitalbindung. Sämtliche interne Logistik und Lager entfallen. Immer Topmaterial in geprüftem Zustand.

Verbau System Schmölz®

Standort Süddeutschland

Von unserem Lager beliefern wir schnell und kostengünstig vorzugsweise Baustellen in Bayern, Baden-Württenberg und Hessen. Oder wo immer Sie unseren Verbau benötigen!

Die Greifer

Verbauboxgreifer
mit vollhydraulischem Schnellwechsler

GS geprüfter Verbauboxgreifer mit vollhydraulischem Schnellwechsler
GS geprüfter Verbauboxgreifer mit vollhydraulischem Schnellwechsler

Wir verwenden den Verbauboxgreifer für:

  • Leichtverbau Serie 100 System Schmölz®
  • Leichtbox Serie 300 System Schmölz®
  • Standardbox Serie 600 System Schmölz®
  • Rollenschlittenbox System Schmölz®

Mit dem Verbaugreifer werden die Boxen ein- und ausgebaut. Der Transport auf der Baustelle wird sicher durch die zusätzliche mittlere Aufnahmebuchse in jeder Platte im System Schmölz® realisiert. Es wird kein weiterer Arbeiter beim Handling mit den Boxen benötigt. Ideal zum Verwenden von Schutzverbau (Vermeidung von Unfällen).

Verbaugreifer Datenblatt

Plattengreifer
mit vollhydraulischem Schnellwechsler

GS geprüfter Plattengreifer mit vollhydraulischem Schnellwechsler
GS geprüfter Plattengreifer mit vollhydraulischem Schnellwechsler

Wir verwenden den Plattengreifer für:

  • Gleitschienenplatten System Schmölz®
  • Rollenschlitten System Schmölz®
  • Zwischenstück System Schmölz®
  • Dielenkammerplatten System Schmölz®

Der Plattengreifer ermöglicht im Kanalbau das sichere Heben, Ziehen, Versetzen und Transportieren der Verbauplatten ohne zeitintensives manuelles Anschlagen und Abhängen von Ketten. Die Verbauplatte wird direkt, ohne zusätzliche Anschlagmittel, vom Plattengreifer aufgenommen. Alle Funktionen des Plattengreifers werden, wie bei Oilquick und LikuFIX Anbaugeräten üblich, direkt von der Fahrerkabine aus gesteuert.

Plattengreifer Datenblatt

SBH System Schmölz® umschreibt den professionellen Kanalbau der Zukunft. Wir nutzen den Markt­führer im Verbau - SBH Tiefbautechnik GmbH - und fügen die Komponenten der Schmölz Schachtfix GmbH hinzu.

Alle Boxenplatten, Gleitschienenplatten sowie Träger für Rollenschlitten müssen mit den Buchsen für den Verbaugreifer oder den Plattengreifer ausgerüstet sein - im Unterschied zur Standardversion von SBH!

Für den Rollenschlitten samt der zwei Träger haben wir eigene Zwischenstücke fertigen lassen, die mit Ösen für den Plattengreifer gebaut werden. Alle Ösen und Aufhängungen für die Greifer sind exklusiv für das System Schmölz® - Sie können es nur über uns beziehen!

Das System

Welche Art von Verbau Sie einsetzen, richtet sich in erster Linie nach der Graben­tiefe. Gemeinsam finden wir für Ihre Anforderungen im Tiefbau das richtige Verbausystem.

In jedem Fall sollten Sie darauf achten, dass die Verbau-Elemente über Aufnahmebuchsen verfügen. Mit diesen Buchsen kann der SchachtFIX Verbaugreifer das Verbauelement aufnehmen, schnell, sicher und ohne weiteres "Bodenpersonal" vom Bagger aus bewegt werden.

Was hat Einfluss auf die Wahl des richtigen Verbausystems?

  • Grabentiefe und Geländeverlauf
  • Bodenbeschaffenheit
  • Grundwasser
  • Auflasten (Verkehr, Bebauung)
  • Rohrlänge und Rohrdurchmesser

Bei Schmölz SchachtFIX finden Sie moderne Grabenverbautechnik für alle Tiefbauaufgaben. Wir beraten Sie in allen Fragen bei der Planung Ihres Verbau-Projekts!

Gleitschienen Verbau

  Verbaubox im
Einstellverfahren
Verbaubox im
Absenkverfahren
Rollenschlittenverbau
Gleitschiene
Dielenkammernbau
Grabentiefe bis 3,00m bis 4,00m bis 7,60m bis 6,00m
Varianten Schnellverbau Serie 260 Leichtbox Serie 300 Einfachgleitschiene Serie Dielenkammerelement
  Aluverbau Serie 250 Extrabox Serie 500 Doppelgleitschiene Mini Dielenkammerplatte
  Leichtverbau Serie 100 Standardbox Serie 600 Doppelgleitschiene Mega
    Rollenschlittenbox Serie 78 Schächte
Werkzeuge PipeFIX Light PipeFIX Medium Plattengreifer Plattenverdichter
  MultiFIX SchachtFIX MultiFIX Hydraulisch MultiFIX Hydraulisch
  RohrEindrücker MultiFIX Hydraulisch Heavy Duty Heavy Duty
  Plattenverdichter SenkkastenFIX RohrEindrücker RohrEindrücker
  Verbaugreifer Plattenverdichter Plattenverdichter

Die Firma

Der SBH Verbau System Schmölz® ist ein Geschäftsbereich der Firma Schmölz SchachtFix & Baugeräte GmbH - ein Unternehmen mit Stammsitz in Marktoberdorf / Allgäu. Unsere über 25-jährige Erfahrung in der Entwicklung von manuellen und hydraulischen Rohr- und Schachthebegeräten für den Tiefbau haben wir auf den Bereich Verbau übertragen: In Zusammenarbeit mit der SBH Tiefbautechnik GmbH Heinsberg wurde das System Schmölz® entwickelt.

Der Grundgedanke des System Schmölz® ist:

  • weg von der Kette (zum Ein-und Ausbau des Verbaus)
  • Zeitersparnis beim Handling des Verbaus
  • Verlagerung der Manpower auf der Baustelle
  • Sicherheit schaffen mit Maschineneinsatz in Kombination mit den Geräten
  • Arbeitsabläufe beschleunigen
  • Reduzieren der unnötigen Arbeiten

Unsere Stärken liegen im Bereich der Vermietung von Verbauboxen der 300- und 600er Serie sowie im Gleitschienenverbau. Mit unserem Auslieferungslager in Stötten am Auerberg bedienen wir Kunden im gesamten süddeutschen Raum, also in Bayern, Baden-Württemberg und Hessen. Wir setzen dabei auf die Vermietung von durchwegs eigenem Material, das bei uns geprüft, gewartet und ggf. auch repariert wird. So können wir unsere Kunden schnell und kostengünstig mit qualitativ hochwertigem Verbau beliefern.

Geladener Auflieger im Auslieferungslager Stötten am Auerberg
Geladener Auflieger im Auslieferungslager Stötten am Auerberg

Wir fahren mit Toni Völk Transporte

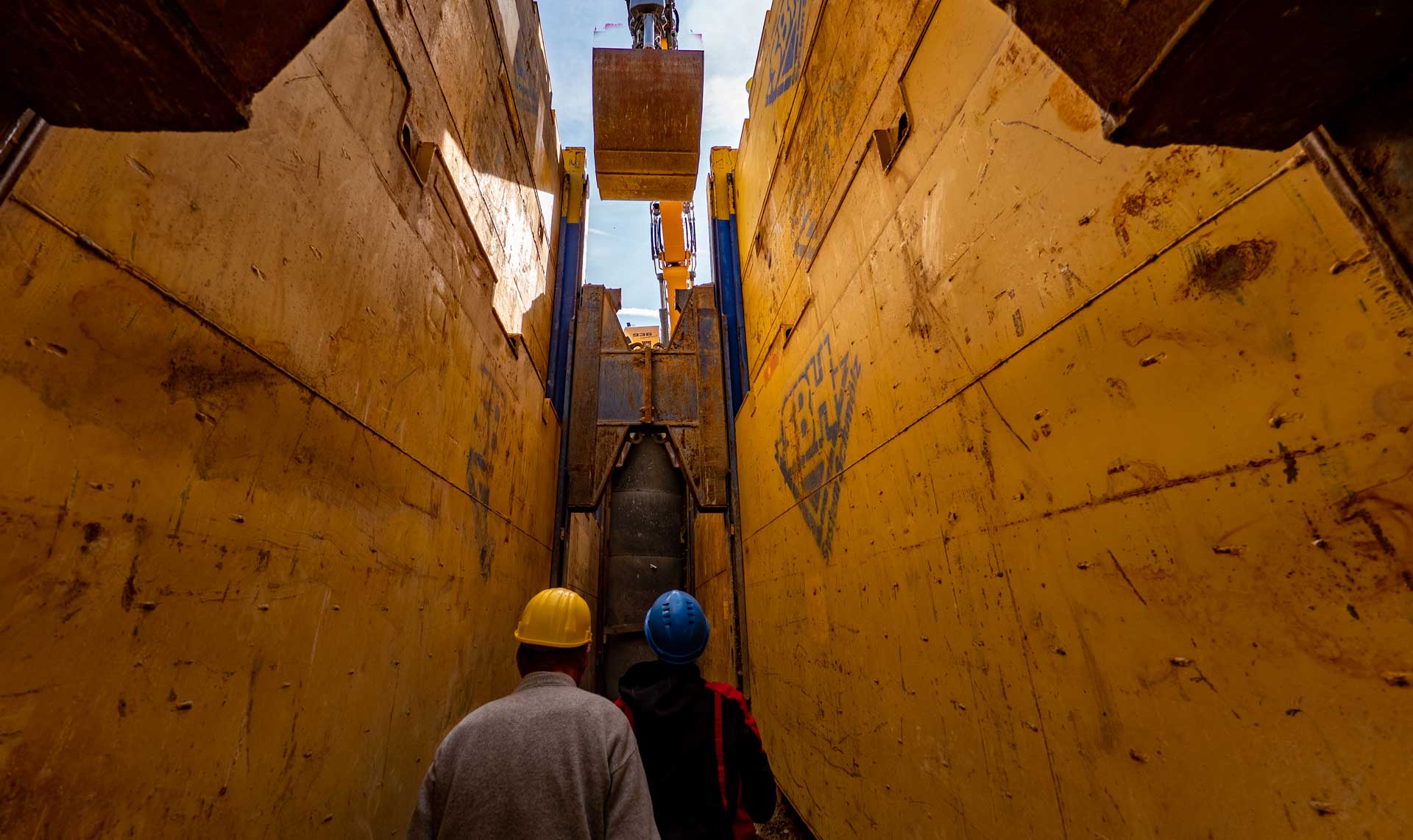

System Schmölz® im Einsatz

Aus der Praxis

Bei der Erschließung eines großen Neubaugebietes ergaben sich plötzlich Probleme mit dem Grundwasser, so dass wir erheblich unter Zeitdruck gerieten. Durch den Einsatz des Systems Schmölz im Kanalverbau konnten wir wertvolle Zeit zurückgewinnen. Das Projekt wurde dadurch gerettet.

Auf unserer Fernwärme-Baustelle verwenden wir auf ca. 150m Strecke Boxen der 300er Serie mit System Schmölz. Allein beim Umsetzen der Boxen sparen wir ca. 30% an Zeit. Bei einer Projekt-Laufzeit von mehr als einem Viertel Jahr ein echter Gewinn! In Zukunft nur noch mit Schmölz.

Beim Bewegen unserer 6m Gleitschienen-Platten mit Ketten gab es immer wieder heikle Situationen. Der Plattengreifer gibt hier wesentlich mehr Sicherheit. Und mit dem Verbaugreifer können wir die gesamte Rollenschlitten-Box aufnehmen und versetzen. Klasse!

Unser Sortiment

Damit können Sie rechnen

Verbauboxen

Die Verbauboxen sind auch für den Einsatz bei nicht standfesten Böden geeignet. Durch die gelenkig gelagerten Streben können die Verbauboxen im Absenkverfahren kraftschlüssig eingebracht werden. Die Verbauboxen unterscheiden sich in ihrer Plattendicke und Belastbarkeit. Wir bieten an:

  • Leichtbox 300er Serie
  • Standardbox 600er Serie
  • Manholebox 600er Serie

Es handelt sich allesamt um SBH-Verbauboxen mit System Schmölz®

Gleitschienenverbau

Beim Gleitschienen-Verbau mit Rollenschlitten werden die einzelnen Verbaukomponenten erst im Graben zu einer geschlossenen Verbauwand komplettiert. Platten, RS-Träger und Rollenschlitten sind zueinander parallel verschiebbar. Der Graben bleibt zu jeder Zeit der Bauphase auf gleicher Breite. Dadurch reduzieren sich die aufzubringenden Kräfte beim Ein- und Rückbau erheblich. Es entstehen weniger Erschütterungen und der Verbau an sich ist sehr setzungsarm. Wir bieten an:

  • Einfachgleitschiene
  • Doppelgleitschiene

Es handelt sich allesamt um SBH-Gleitschienen mit System Schmölz®

Dielenkammer

Bei querenden Leitungen ist der Einsatz von Dielenkammer-Verbau optimal. Dieses System kombiniert Verbauplatten mit Kanaldielen. Das Dielenkammerelement schafft dabei den Führungsrahmen für die Kanaldielen und stellt gleichzeitig die obere Gurtungslage dar. Der Bagger kann problemlos die Kanaldielen, dem Aushub vorauseilend, eindrücken. Die Einstellung der erforderlichen Arbeitsbreite erfolgt über SBH Spindeln und Zwischenrohre. Wir bieten an:

  • Kanaldielen
  • Dielenkammer-Platten für den Einsatz im Rollenschlitten-Verbau

Es handelt sich allesamt um SBH-Dielenkammerplatten mit System Schmölz®

Nennen Sie uns bitte Ihre Anforderungen!

Über nachstehende Kontaktmöglichkeiten erreichen Sie uns.
Wir können Ihnen umgehend ein passendes Angebot für Ihre Verbau-Maßnahme vorlegen. Testen Sie uns!
